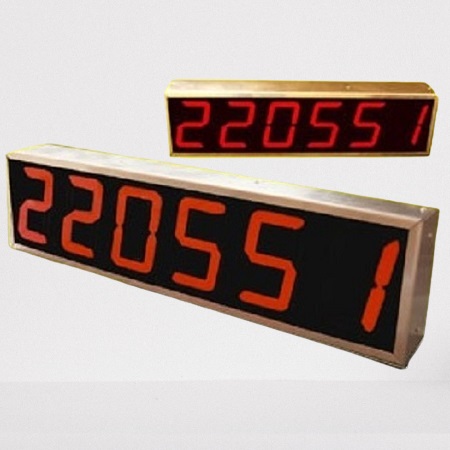

INDICADORES COM DISPLAY GRANDE
Dígitos de altura 57 ou 100 mm
Características Gerais
Alimentação-24Vcc ou 110/220Vac.
Fonte p/ Sensor- 14 Vcc +/- 20 % (100 mA).
Memória-E2PROM(10 anos).
Temperatura Ambiente:-10 à 50 ° C
Caixa em alumínio.
Display em Led Vermelho.
Visualização-57mm/25 metros-100mm/50 metros.
Garantia-01 ano(contra defeito de fabricação)
Dígitos/Dimensões (Larg./Alt./Prof.) em mm:
|
MODELO |
VD |
|
|
DÍGITOS |
4 |
6 |
|
ALT. DIGITOS |
57/101 |
57/101 |
|
Caixa(D 57mm) |
242 x 95 x 80 |
340 x 95 x 80 |
|
Caixa(D 100mm) |
385 x 146 x 80 |
576 x 146 x 80 |
Tacômetros e Indicadores VDT
São aparelhos desenvolvidos para indicar a ocorrência de eventos num certo intervalo de tempo tais como RPM,M/Min,Km/H,Folhas/Min,Folhas/H,Variáveis analógicas........etc,recebem sinais provenientes de encoder,sensor indutivo, fotoelétricos,namur,capacitivos,contato seco,pick-ups magnéticos,micro-switch,0-5Vcc,0-10 Vcc, 0-20 mA, 4-20 mA,......etc(ver em sensores),podem ter 02,03,04,05 ou 06 dígitos.Para displays de 06 digitos podem ter escala configurável através de teclado acoplado ao display com Fator de Multiplicação(00,0001 à 99,9999),sendo que para a entrada de sinal 0-5Vcc,0-10Vcc,0-20mA ou 4-20mA à calibração de entrada será de 0-1000 unidades,sendo o ajuste para visualização no display feito via Fator de Multiplicação de 00,0001 à 99,9999(Sai ajustado em 01,0000).Utilizando-se sensores de 01 Pulso/Volta(Ex. Indutivos) podem medir RPM,M/Min,Folhas/Min......etc,atualizando o display à cada passagem do pulso(Para M/Min é necessário enviar o diâmetro da polia onde será indicada a velocidade).
O VDT possue como Opcionais SAÍDA ANALÓGICA de 0-5 Vcc,0-10 Vcc,0-20 mA ou 4-20 mA(Ex: 0-1000/ 0-10 Vcc), HOLD para congelar a leitura no display(Dotado de bornes para chaveamento e congelamento da leitura exemplo de aplicação: congelar a leitura na quebra de um rebolo),PROGRAMAÇÃO(Via teclado acoplado ao painel)de Fator de multiplicação(00,0001 à 99,9999),casa decimal e atuação de 02 relés para acionar acima ou abaixo do valor estabelecido.
Tacômetro VDT(57mm) + Sensor Z5 mede RPM(04 pás de hélice por volta)
Dados p/ Cotação: VDT (57 ou 100 mm) -Número de dígitos-Casa decimal 0 ou 1-Sensor(especificar) ou se for entrada analógica informe escala e demais dados-Opcional(Se tiver).
Exemplo:VDT(100) - 04 - 0 -Entrada Sinal(4~20mA/0~1100)
Contadores VDC
Indicam à contagem de peças,metros,milimetros,voltas,pulsos,etc,recebe sinais de encoder,sensor indutivo,fotoelétrico,capacitivo,contato seco,fim de curso....etc,armazenam à contagem no caso de queda de energia,com reset remoto e freq. máxima 6 KHz,podem ter 02,03,04,05 ou 06 dígitos,contagem progressiva(CP) ou regressiva(CR),contagem com Totalizador(Parcial e Totalizador)(CT),contagem bidirecional com chaveamento externo(CBE) ou contagem bidirecional automática(CBA)( usam encoder dupla saída defasada de 90º)(ver em Sensores).Na versão bidirecional automático há opcional de contagem com sinal negativo quando da passagem por zero(-99999 à 99999),utilizados para posicionamento,à frequência máxima para contagem bidirecional é 6 Khz,possuem alimentação para sensor.O modelo VDC possue como Opcional PROGRAMAÇÃO(Via teclado acoplado ao painel)de Fator de multiplicação(0,00001 à 9,99999),programar à atuação de 02 relés,à casa decimal,à contagem se progressiva ou regressiva e o reset manual ou automático(Volta e repete o ciclo automaticamente) e também na PROGRAMAÇÃO como Opcional à proteção de parâmetros de programação via SENHA ,libera ao operador somente os parâmetros permitidos para Alteração , Leitura ou Nenhum(restrição total).
Contador VDC(57mm) + Sensor Z5 conta pás de hélice(04 por Volta)
Dados p/ Cotação: VDC (57 ou 100 mm) - Número de dígitos - Casa decimal 0,1 ou 2 - Contagem especificar o tipo (informando que sensor será utilizado)- Opcional(Se tiver).
Exemplo:VDC(57) - 06 - 0 - CP(Indutivo)
Indicadores de Tempo VDH
Indicam o Tempo(T),Tempo de Equipamento Acionado(TEA) ou Tempo de Equipamento Parado(TEP) na indicação de tempo de equip. acionado/parado à contagem é iniciada/interrompida conforme habilitação ou não de sua entrada digital por Contato Seco/Tensão em seus terminais com entrada opto-isolada(5KV) de 5 à 260Vac/Vcc(Entrada Padrão) ou por Frequência (informar no pedido).Podem ter 02,03,04,05 ou 06 dígitos,possuem memória para reter à contagem no caso de queda de energia , reset remoto e escala em Segundos (9999 ou 999999); Minutos (9999 ou 999999); Min/Seg ( 99,59 ou 9999,59) ; H/Min(99,59 ou 9999,59);H/Min(999,5 ou 99999,5); Horas(9999 ou 999999) ou H/Min/Seg(99,59,59),para 02,03 ou 05 digitos fazer escala de forma análoga,sua precisão é de 0,002 % do fundo de escala.O modelo VDH possue como Opcional PROGRAMAÇÃO (Via teclado acoplado ao painel),disponível somente para escala 999999 de Segundos e Minutos que programa à atuação de 02 relés,à contagem se progressiva ou regressiva,à escala Segundos ou Minutos e o reset manual ou automático(Volta e repete o ciclo automaticamente).
Dados p/ Cotação:VDH (57ou 100 mm) - N° de dígitos - Escala - Ind. de Tempo ,Tempo Equip. Acionado ou Parado-Ent. de Sinal-Opcional(Se tiver).
Exemplo:VDH(100) - 04 - H/Min(99,59) - TEA - Entrada Padrão
