HORÍMETRO
TOTALIZADOR DE TEMPO
Características Gerais
Alimentação-110/220Vac,12 ou 24 Vcc.
Fonte p/ Sensor- 14 Vcc +/- 20 % (100 mA).
Entrada opto-isolada(5KV)-5 à 260Vac/Vcc.
Memória-E2PROM(10 anos).
Precisão- +/- 0,002 % do fundo de escala.
Consumo- 5 VA
Temperatura Ambiente:-10 à 50 ° C
Garantia-01 ano(contra defeito de fabricação)
Dígitos/Dimensões (Larg./Alt./Prof.) em mm:
|
MODELO |
M 48/H |
M 700/H |
M 900/H |
|
DIGITOS |
4/6 |
4/6 |
4/6 |
|
ALTURA DIG |
8 |
14/10 |
14/14 |
|
DIM. CAIXA |
48x48x118 |
75x75x143 |
96x48x143 |
|
PAINEL |
46x46 |
68x68 |
91x43 |
O Horímetro M 48/H,M 700/H ou M 900/H é utilizado para totalizar o tempo de funcionamento de equipamentos e máquinas,na manutenção preventiva,tais como grupo geradores,empilhadeiras,compressores,máquinas operatrizes,embarcações,aquecedores e bombas...etc,indicam o tempo, tempo de equipamento acionado ou tempo de equipamento parado ,na indicação de tempo de equipamento acionado/parado à contagem é iniciada/interrompida conforme habilitação ou não de sua entrada digital(via bornes traseiros).A contagem de tempo é iniciada por Contato Seco ou por Tensão em seus terminais com entrada opto-isolada de 5 à 260 Vac/Vcc(igual ao horimetro eletromecânico),acumulando o tempo quando houver tensão em seus terminais,acionando a contagem toda vêz que o motor,bomba,máquina....etc é energizado para máquina acionada ou desenergizado para o caso de máquina parada,por sensor(NPN ou PNP) acoplado ao eixo da máquina para medir o tempo de trabalho realizado(frequência mínima=1 Hz) ou quando são utilizados na medição de tempo de lâmpada ligada(até 100Watts),com uso em laboratórios farmacêuticos e químicos onde se faz necessário contar o tempo das lâmpadas germicidas,com a contagem de tempo sendo acionada toda a vez que a lâmpada é ligada(diferente da medição por tensão em que caso à lampada esteja queimada e haja tensão em seus terminais o medidor contará),possuem também a entrada opto-isolada para monitorar a lâmpada(Sensor de Energia=SE).A entrada de sinal por Contato Seco/Tensão é a entrada padrão e a entrada por Sensor de Energia(SE) ou Frequência(FRE) opcional (especificar no pedido quando medir com Sensor de Energia ou Frequência),contam com reset remoto ou frontal.
Sua escala de leitura pode ser em Segundos (9999 ou 999999) ; Minutos (9999 ou 999999); Min/Seg (99,59 ou 9999,59); H/Min (99,59 ou 9999,59);H/décimos de Min(999,5 ou 99999,5 (conta de 10 em 10 minutos)); Horas (9999 ou 999999) ou H/Min/Seg (99,59,59),o horimetro possue memória para guardar à contagem no caso de queda de energia e tem precisão de 0,002 % do FE.

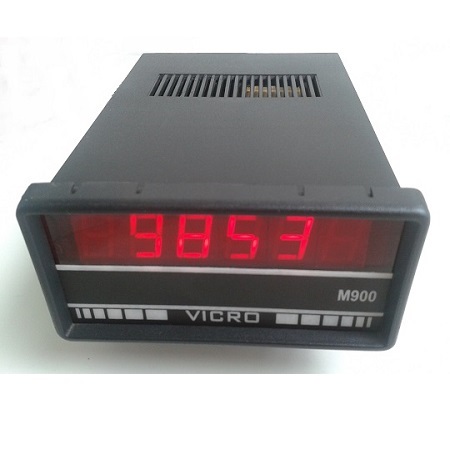

M 900/H-tempo de lâmpada ligada em segundos
HORÍMETRO:M 900/H - 1 - 4 - 1 - E - 2(SE)
|
Modelo |
Alimentação |
Dígitos |
Reset |
Escala |
|
M 48/H |
1-110/220Vac |
4 |
1-Borne |
A-Seg. |
|
M 700/H |
2-12Vcc |
6 |
2-Frontal |
B-Min. |
|
M 900/H |
3-24Vcc |
|
|
C-Min/Seg |
|
|
|
|
|
D-H/Min |
|
|
|
|
|
E-H/dcMin |
|
|
|
|
|
F-Hora |
|
|
|
|
|
G-H/M/Seg |
Indicação:
1-Tempo
2-Tempo Acionado(Opcional =SE ou FRE)
3-Tempo Desacionado(Opcional=SE ou FRE)
Detalhes Horimetro:M900/H - 1 - 4 - 1 - E - 2(SE)
Modelo(Horimetro em caixa de 96 x 48 mm)=M 900/H(M900/H)
Alimentação=110/220Vac(1)
Dígitos=04 dígitos(4)
Reset=Borne traseiro(1)
Escala=Horas/decimos de Minutos (E) (Tempo muda à cada 10 minutos e qdo chega à 60 acresce 01 hora)
Indicação=Tempo Acionado(2),com(S. de Energia p/ lampada).
E-MAIL:VENDAS@VICRO.COM.BR
TEL(13) 3324-1651
