Sensor Z 6(Barreira de Luz-Conta Peças)
Alimentação: 08 à 20 Vcc / I=200mA
Material:Alumínio
Área de detecção:Vide tabela abaixo.
Tipo de Chaveamento:NPN
Frequência Máxima de Leitura-80 Hz.
Comprimento do Cabo-01 metro(indicar maior metragem).
Dimensões:vide tabela abaixo (Dim. maiores sob consulta).
Utilizados para a contagem de peças,metálicas ou não,como cápsulas,comprimidos,parafusos,tampas de garrafas,buchas,peças plásticas,peças produzidas em injetoras de plástico,salgados,balas........etc,possui formato retangular ou quadrado conforme tabela abaixo e emite luz infra-vermelha invisível(na foto acima está em vermelho para salientar onde se localiza a emissão/recepção),operam alinhados e detectam quando um objeto opaco ou translúcido interrompe o feixe de luz dentro do retângulo,detectam objetos de diâmetro/dimensão igual ou superior aos indicados na tabela abaixo,o sensor detecta a passagem de um objeto por vez com velocidade de até 80 Hz(80 Objetos/Segundo),enviando o sinal para o contador de peças ou clp que faz a contagem, possuem sistema de fixação na lateral do sensor.Obs:1-Os Sensores Z6C e Z6D similares ao Z6A e Z6E são para detectar a passagem de salgados,balas,chocolates,peças oleosas .... etc,materiais que sujam o visor com particulas,esses sensores tem o visor fora do invólucro metálico para facilitar a limpeza do mesmo.2-O sensor contador de peças pode ter variação de +/- 3 mm em suas dimensões.
Sensor Z 6A + Contador P 920/C-conta peças
Dimensões(mm):
|
SENSOR |
L |
C |
Diâmetro |
|
Z6 |
80 |
80 |
2 |
|
Z6A |
80 |
100 |
2 |
|
Z6B |
100 |
100 |
3 |
|
Z6C |
80 |
94 |
3 |
|
Z6D |
120 |
114 |
3 |
|
Z6E |
120 |
120 |
3 |
|
Z6F |
140 |
140 |
3 |
|
Z6G |
160 |
160 |
4 |
Onde: L e C =Área livre para detecção
Larg=L + 38 Comp=C + 38 Alt=19 Diâmetro=Mínimo diâmetro/dimensão detectado
Cotar: Sensor(Conta peças) - Cabo em metros.
Exemplo:Z 6A-02 metros.
Sensor Fotoelétrico tipo Forquilha,Garfo por Barreira Z 5
Alimentação: 10 à 30 Vcc
Material:Alumínio Anodizado.
Tipo de Chaveamento:NPN ou PNP
Saída-NA(Dark ON) ou NF(Light ON)
Consumo Corrente: <40 mA
Ajuste de sensibilidade:Potenciômetro
Indicação:Led
Proteção contra inversão de polaridade
Menor objeto opaco detectável-0,5 mm
Proteção:IP 65
Frequência-1000 Hz
Conexão:Cabo 03 fios(NA ou NF) ou 04 Fios(NA/NF)
Comprimento padrão Cabo-01 metro(indicar maior metragem).
Sensores para detecção de rótulos e etiquetas não transparentes com distância mínima entre elas de 2mm e detecção de materiais opacos para contagem de peças,garrafas,agulhas,frascos,dentes de engrenagem,ampolas,caixas,detecção de bordas....etc,Velocidade em Folhas/Min,Folhas/Hora(onde as folhas interrompem o feixe de luz),velocidade de ventiladores medindo entre as pás dos mesmos.....etc,é mais prático na hora da instalação por já ter o sensor emissor/receptor alinhado no perfil,possuem proteção contra intensidade de luz externa,podendo ser fabricado com distância entre emissor/receptor de 10 à 200 mm,detectam objetos de até 0,5 mm emitindo luz infravermelha invisível(na foto em vermelho para salientar à emissão/recepção),operam alinhados e detectam quando um objeto opaco ou translúcido(etiqueta) interrompe o feixe de luz.Obs:As dimensões podem variar +/- 3 mm.
Dimensões(mm):(0utras dimensões solicitar orçamento)
|
SENSOR |
Dist. Ranhura |
Dimensão(forquilha) |
|
Z5(Etiqueta) |
10 |
48x89x19(10x70) |
|
Z5B1 |
50 |
88x99x19(50x80) |
|
Z5B2 |
50 |
88x139x19(50x120) |
|
Z5C1 |
70 |
108x99x19(70x80) |
|
Z5C2 |
70 |
108x139x19(70x120) |
|
Z5D1 |
100 |
138x99x19(100x80) |
|
Z5D2 |
100 |
138x139x19(100x120) |
|
Z5E1 |
120 |
158x99x19(120x80) |
|
Z5E2 |
120 |
158x139x19(120x120) |
|
Z5F1 |
150 |
188x99x19(150x80) |
|
Z5F2 |
150 |
188x139x19(150x120) |
|
Z5G1 |
170 |
208x99x19(170x80) |
|
Z5G2 |
170 |
208x139x19(170x120) |
|
Z5H1 |
200 |
238x99x19(200x80) |
|
Z5H2 |
200 |
238x139x19(200x120) |
Sensor Z5 mede RPM(04 pás de hélice por volta) + Tacômetro VDT(57mm)
Sensor Z5 conta pás de hélice(04 por Volta) + Contador VDC(57mm)
Cotar: Z 5D1-NPN ou PNP-Saída NA ou NF- Comprimento do cabo em metros.(Cabo 03 Fios) ou
Z 5D1-NPN ou PNP-Saída NA/NF- Comprimento do cabo em metros.(Cabo 04 Fios)
Exemplo:Z 5D1-PNP-NA-05 mts.
Sensor Z 3(Sensor de Rotação)
Alimentação-10 à 20 Vcc
Material:Alumínio Anodizado.
Dimensão:30 x 62 x 26 mm(AxLxP),abas laterais de 20 mm.
Diametro furo fixação=5 mm
Dist. Sensora-Até 60 mm(com Etiq. refletiva de 10x10 mm).
Tipo de Chaveamento:NPN
Frequência Máxima-600 Hz(Leitura de 0,5 à 36000 RPM).
Comprimento do Cabo-01 metro(indicar maior metragem).
O sensor é indicado para a leitura de Velocidade(RPM,M/Min,..etc),sendo muito utilizados em ventiladores,hélices,turbinas,máquinas operatrizes,moto-bombas....etc e podem em conjunto com o tacômetro serem fornecidos para aferir diversos motores com um único tacômetro e sensor,são baseados na emissão/recepção de luz infravermelha,sendo a reflexão do infravermelho feita por uma etiqueta refletiva(fornecida junto com o sensor) que deve ser colada ao eixo à ser monitorado,a etiqueta já é adesivada o que facilita sua aderência ao eixo,sendo muito mais prático e rápido sua instalação em relação ao sensor indutivo pois não precisa de uma peça metálica sobressaindo do eixo(causando desbalanceamento e vibração no mesmo),possuem também distância de detecção maior (60 à 3 mm),à posição correta do sensor é indicada por led na face posterior do sensor,aplicado em conjunto com nossos tacômetros de painel permitem leituras instântaneas de velocidade e podem no caso de ventiladores e hélices fazer à leitura através das pás dos mesmos(independente do número de pás).
Sensor Z 3 + Tacômetro M 900/T
Cotar: Z 3- Comprimento do cabo em metros.
Exemplo:Z 3-03 mts.
Sensor Z 4-E e Z 4-R(Sensor por Barreira)
Alimentação:10 à 20 Vcc
Material:Alumínio Anodizado
Dimensão:30 x 62 x 26 mm(AxLxP),abas laterais de 20 mm.
Diametro furo fixação=5 mm
Distância Sensora:Até 1,50 metros.
Tipo de Chaveamento:NPN
Frequência Máxima de Leitura-1000 Hz.
Comprimento do Cabo-01 metro(indicar maior metragem).
São sensores indicados para serem utilizados na contagem de peças,garrafas,sacos,caixas,leitura de RPM qdo se quer usar entre pás de uma turbina ou ventilador sem o uso da etiqueta refletiva.........etc,são compostos de Emissor separado do Receptor,onde os mesmos operam alinhados emitindo feixe de luz infra-vermelha,quando da passagem de um objeto entre eles é ativada à saída de detecção do receptor contando o objeto que pode ser opaco,translúcido ou transparente.O sensor Z 4-R possuí led para indicar o alinhamento correto entre emissor e receptor.(Sensor Z 4-E idêntico ao Z 4-R,vide foto para dimensões).
Cotar: Z 4-E e Z 4-R- Comprimento do cabo em metros.
Exemplo:Z 4-E/Z 4-R-04 mts.

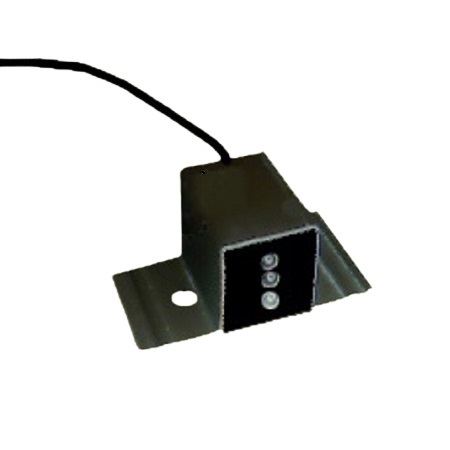

Sensor VUD(Conta Espiras)
Alimentação:10 à 20 Vcc
Material:Alumínio
Dimensão:30 x 62 x 35 mm(AxLxP),abas laterais de 20 mm.
Diametro furo fixação=5 mm
Tipo de Chaveamento:NPN
Distância Sensora:até 50 mm
Frequência Máxima-150 Hz.
Comprimento do Cabo-01 metro(indicar maior metragem).
Temperatura de Operação:0 à 50 C
São sensores que contam no sentido Bidirecional(Progressivo e Regressivo) invertendo a contagem(em nossos aparelhos com contagem bidirecional) cada vez que o sentido de rotação do motor é alterado(horário ou anti-horário),devem ser utilizados na enrolação de motores,bobinas,transformadores........etc,onde há necessidade da contagem do número de espiras/voltas do enrolamento.São sensores óticos baseados na emissão/recepção de luz infravermelha,sendo a reflexão do infravermelho feita por uma etiqueta refletiva(fornecida junto com o sensor) que deve ser colada ao eixo à ser monitorado,a etiqueta já é adesivada o que facilita sua aderência ao eixo.A colocação do sensor deve ser feita à uma distância de até 50 mm da etiqueta refletiva sendo indicada à posição correta por led na face posterior do sensor.
Cotar: Sensor VUD- Comprimento do cabo em metros.
Exemplo:VUD-01 metro.
